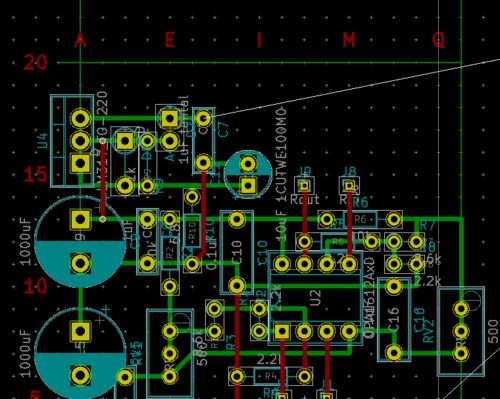

ユニバーサル基板への実装ですが、私は実装図をKiCADを使って書いています。グリッドを2.54mm.にするとちょうどランド幅と一緒ですし、配線も0.5mm幅にしておくと見やすいです。基板は5cmx7cmの片面の安いもの(ランドがすぐ取れます)を使っています。KiCAD…
