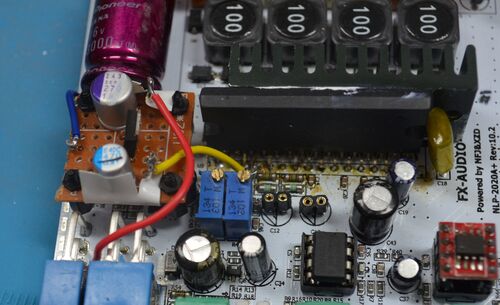

さて供給されるICの方の整備は終わったので、今度はInputとしての12Vを基板上からとります。作製した基板は大きな電解コンデンサ（パイオニアのもの）の横に配置しますので、ここからとったのですが、これが失敗でした。このコンデンサにはスイッチがオフで…

さて、改造第1弾の方針が決まったので、組み立てです。ユニバーサル基板の組み立て自体は、ごく簡単な回路ですので簡単です。（いつも思いますがリニアレギュレータって便利ですごいですね。）むしろ、ケースに組み込むことを考えての部品配置（ショートしな…

TA2020-20は12Vを使い（この基板では）出力増幅を行うのとともに内部で５Vを生成し、それをデジタル処理（パルス幅変調）とアナログ処理（内部のオペアンプによる前段処理）に使用しています。ですので30番ピン（５Vの出力）と2番ピン（デジタル用の５Vの入…

いまだに壊れていると思えるもう一台のFX-2020A+Customですが、実はどこが悪いかは大体、見当がついていました。このアンプは電源On-Offの時のポップノイズを回避するためと思うリレーがついているのですが、もう一方はこのリレーがオンになるカシャッという…

今度はFX-2020A+CUSTOMのジャンクを2個いちで購入しました。 TA2020-20というICを使ったClass Dアンプの最終決定版ということなのでしょうか？このICは音がいいと人気のICなのに製造会社自体がつぶれてしまっており、中古品しか出回っていないのにも関わらず…
