6J1 真空管バッファアンプキット

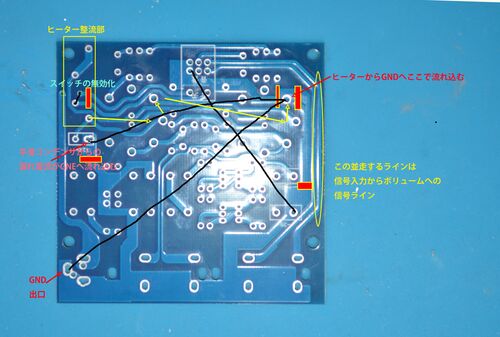

さて、方針が決まったので以下の通り改造をしていきます。 1.パターンの変更 いたずらっこさんの変更が元です。図の赤四角のところで基板パターンをカットし、黒線の部分を新たに結線します。また、スイッチのところまでもACラインが伸びているので、ここ…
このアンプをそのまま作成した時に気になるのはハムノイズです。私が作ったものでもジーというハム音が聞こえ、気になる人(私です)は気になるでしょう。この原因としてお二人とも挙げられているのが、AC電源とくにヒーター電源の揺らぎが信号ラインのGNDに…
作製自体は難しいことはあまりないかと思います。基板にどの部品を入れればいいかが書き込まれているので、部品の極性とかが分かっていれば、間違えなくはんだ付けするだけです。私も初めて作ったときは上のような電圧増幅とか電源の解析とかは全くしておら…
真空管による電圧増幅部ですが、TUBE-01Jにとても良く似ています。あちらも±30Vで60Vをつくり、同じ真空管を使うわけですのでにて当たり前なのですが、プレート抵抗は同じ4.7k、カソードの抵抗値が220か200かの差くらいしかありません。 電圧増幅部 したがっ…
今回からは6J1 真空管バッファアンプキットについてです。そもそも初めての真空管バッファアンプはこれでした。私はAliexpressで購入しましたが、Amazonとかでも売っています。付属のコンデンサとかが微妙に違っていて面白いです。写真とは違ったものが送っ…
