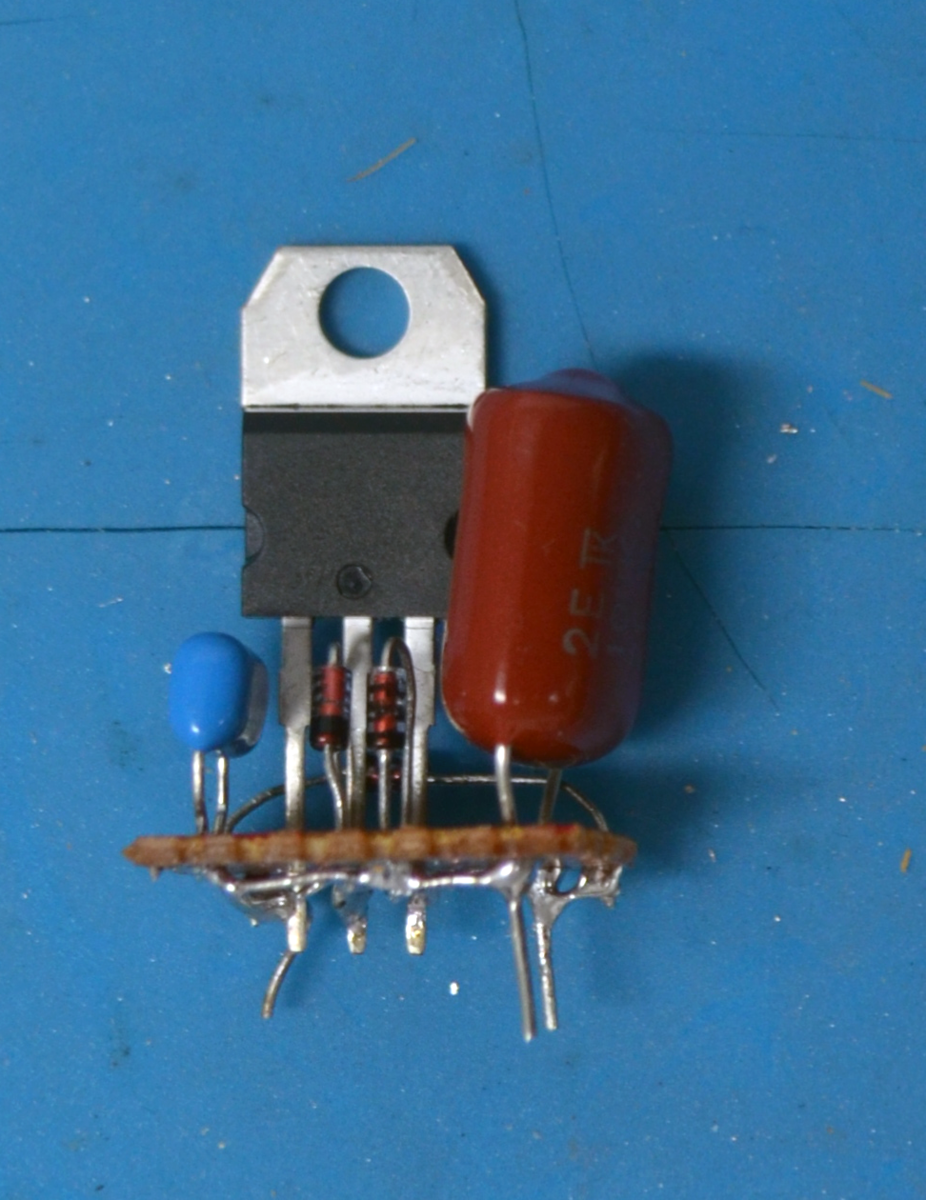

方針が決まったので、ユニバーサル基板を小さく切って回路を組み立てます。
コンデンサはフィルムがたくさんあったのでそれを使っています（結構贅沢、0.1uFの方が大きいのがご愛敬）。組み立て自体は大したことはありません。安定化電源とテスターでテストしてみると出力は13.4Vほぼ狙い通りで15V入力でも13.4V出ています。14.5Vくらいから出力電圧は落ち始めているようです。
この改良で難しいのはこの基板の組み込みです。前にアナログ５Vを独立電源にしたのでこのスペースは使えず、余っているのは右側のスペースだけですので、こちらの方に被覆線を伸ばして結合します。入力の16（15）Vをどこからとるかですが、前回と同様スイッチからとることにしました。このアンプのスイッチは2番ピンが入力電圧がかかっていてオンにすると3番ピンとつながります。そこで、スイッチを外して3番ピンをまげて浮かせてつけなおし、曲げた3番ピンにこの基板の入力を、そして、元々3番ピンが入るはずだったランドに基板の出力をつなげます。アースは前回の５V基板のアースにつなげました。（これは電源が入るところのアースにするべきだったかもしれません。）

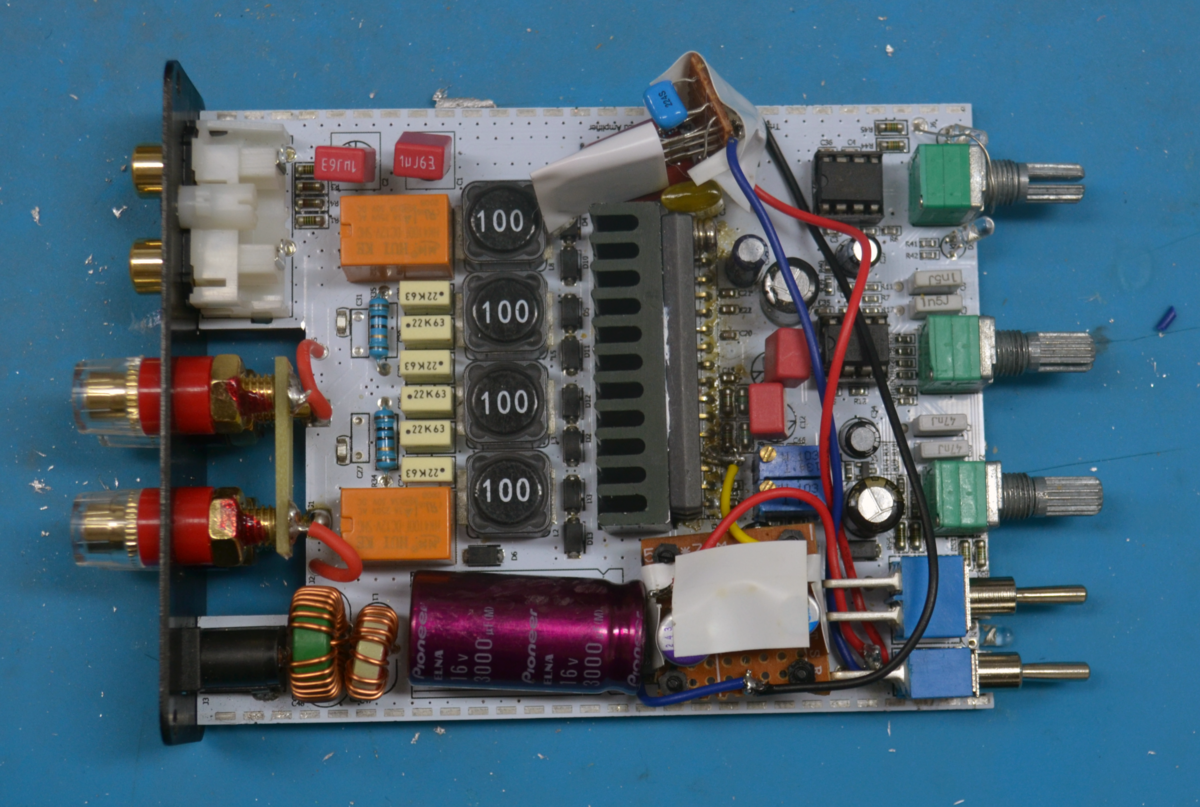

実際の取り回しは上の写真の通りです。上が今回の基板、下が前回の５Vアナログ電源基盤です。ショートしないようポイントをビニールテープで絶縁してあります。最終的にはグルーガンで止めようと思っています。
